Steuerungsmenü

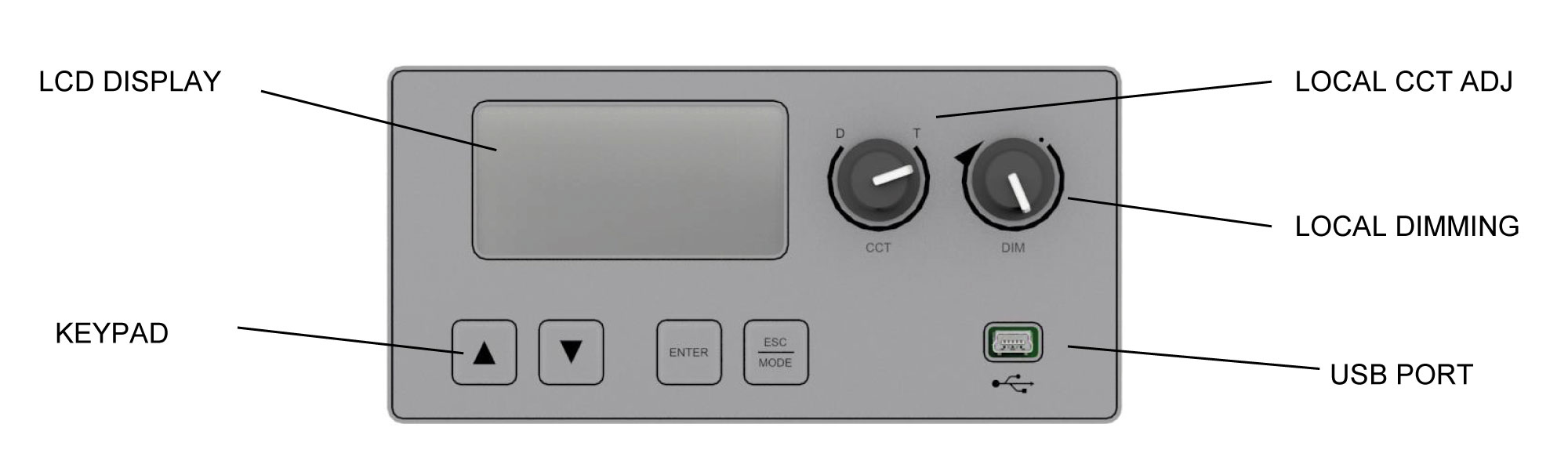

Das Studio LED X3 PLUS Bicolor ist mit einem hintergrundbeleuchteten LCD ausgestattet, mit dem Sie das Verhalten des Geräts nach Ihren Bedürfnissen einstellen, alle Informationen des Geräts anzeigen und über eine Tastatur auf das Menü zugreifen und durch dieses navigieren können.
Verwenden Sie das LCD und die Tastatur, um das Gerät für Ihre spezifische Anwendung zu programmieren.
Um vom DMX-Modus in den manuellen Modus zu wechseln, drücken Sie [ESC/MODE] nur, wenn Sie sich im Startbildschirm befinden.
![]() |
Mit der Taste [ESC/MODE] können Sie das Menü verlassen, ohne die Änderungen zu speichern. Durch zweimaliges Drücken der Taste [ESC/MODE] kehren Sie zum Startbildschirm zurück. Im Home Screen aktiviert die Taste [ESC/MODE] das Potentiometer zum manuellen Dimmen.
Mit der Taste ENTER gelangen Sie in das ausgewählte Menü und bestätigen die eingestellten Parameter.
Mit der Taste [UP] wird ein Parameter oder eine Menüauswahl um eins erhöht. Durch Drücken und Halten des Druckknopfes wird die Änderungsgeschwindigkeit erhöht.
Die Taste [DOWN] verringert einen Parameter oder eine Menüauswahl um eins. Durch Drücken und Halten des Druckknopfes wird die Änderungsgeschwindigkeit erhöht.
[POTENTIOMETER] ist nur im manuellen Modus aktiv. Die lokalen Potentiometer ermöglichen die manuelle Steuerung der Lichtintensität und der CCT-Einstellung. Der Dimmwert und die CCT werden im Display angezeigt.
[USB] Der USB-Anschluss dient zum Anschluss des Studio LED X3 PLUS Bicolor an einen PC, um die Firmware zu aktualisieren, das Gerät zu überprüfen und die Systemparameter zu ändern.
Nach dem Einschalten des Geräts zeigt das Display die aktuelle DMX-Adresse an, wenn das Studio LED X3 PLUS Bicolor im DMX-Modus eingestellt ist, oder den manuellen Modus, wenn das Studio LED X3 PLUS Bicolor auf lokales Dimmen eingestellt ist, die Innentemperatur der Array-LED, die Lüftergeschwindigkeit und die Grafik Lichtintensität, prozentuale Lichtintensität.
